Настенный фанкойл Lessar LSF-300KH22

Опубликовано: 04.09.2018

Настенный 2-х трубный фанкойл Lessar LSF-300KH22 использует в работе высокоэффективный радиальный вентилятор с низким уровнем шума. Сдвоенные жалюзи обеспечивают равномерное распределение воздушного потока в помещении любого типа. Привлекательный внешний вид позволяет прибору эффектно смотреться в любом интерьере. Воздушный фильтр защищает от пыли, легко меняется. Конструкция отличается небольшим весом и удобной системой монтажа.

Проводной пульт LZ-UPW4 и LED-дисплей делает процесс управления простым и удобным. Возможна установка беспроводного и центрального пультов управления, настройка недельного таймера. Доступно управление группой фанкойлов (до 64 штук) с помощью центрального пульта LZ-UPW3, что позволяет контролировать работу каждого фанкойла в отдельности и настраивать систему в индивидуальном порядке.

Преимущества кассетного фанкойла Lessar LSF-300KH22:

2-х трубный настенный фанкойл LSF-250KH22 использует радиальный вентилятор с низким уровнем шума и повышенной эффективностью; сдвоенные жалюзи позволяют равномерно распределить воздушный поток; усовершенствованный дизайн корпуса; облегченная конструкция с простой системой монтажа; легкосъемный воздушный фильтр; встроен сетевой модуль; встроенный запорнорегулирующий узел; возможен групповой контроль до 64 фанкойлов с помощью центрального пульта LZUPW3; возможность работы через сетевой протокол ModBus в системе BMS; информативный LEDдисплей; в комплекте идет проводной пульт LZUPW4; в качестве опций доступны: беспроводной (LZUPL1) и центральный (LZUPW3) пульты управления, возможно выставить недельный таймер LZUPTW.

Сопроводительные документы и информационные материалы:

Инструкция по эксплуатации в формате PDF, скачать

Сертификат соответствия в формате PDF, скачать

Почему именно мы:

С нами Вы можете быть уверены в качестве покупаемой продукции. Каждый товар проходит предпродажную проверку и отправляется к Вам в полностью рабочем состоянии; Вы всегда можете получить квалифицированную помощь по той или иной продукции и, основываясь на исчерпывающей информации, сделать правильный выбор; Покупая у нас, Вы получаете продукцию известных брендов по наиболее привлекательным ценам. Мы работаем напрямую с поставщиками! С нами Вы никогда не останетесь наедине со своими проблемами. Мы предоставляем гарантийное и послегарантийное техобслуживание. Разветвленная сеть наших сервисных центров позволяет в короткие сроки улаживать все технические проблемы; С нами Вы будете знать больше! С первой покупки Вы становитесь участником бонусного клуба и сможете получать самую актуальную информацию обо всех новинках, скидках и акционных предложениях в нашем интернет-магазине; При заказе услуги монтажа, Вы получаете профессиональную помощь инженеров-проектировщиков, дизайнеров и монтажников; Установка оборудования будет выполнена в короткие сроки и по разумным ценам.

Принцип работы фанкойла

Фанкойлы – оборудование, используемое для дополнительного охлаждения или нагрева воздуха в помещении с использованием системы вентиляции. Для максимально продуктивной работы необходимо подключение к системе кондиционирования. Прибор состоит из вентиляционного блока, фильтра воздуха, теплообменника и пульта управления.

Воздух напрямую из помещения подается на калорифер теплообменника, проходя предварительную очистку фильтром. В трубчатом теплообменнике циркулирует горячая или холодная вода. После прохождения через теплообменник воздух приобретает нужную температуру и через систему вентиляции отправляется обратно в помещения. Система фанкойлов соединяется с холодильными установками – чиллерами , с помощью труб. По трубам течет хладоноситель (вода), которая охлаждается или нагревается в чиллере.

Протяженность труб может быть любой, что позволяет устанавливать системы чиллер фанкойл в помещении любой площади. Вода быстро доставляется к фанкойлу, позволяя непрерывно охлаждать или нагревать воздух. Управление производится с помощью пульта, который позволяет настраивать температуру для каждого отдельно взятого фанкойла. Ее параметры корректируются автоматически.

Радиальный вентилятор

Представляет собой лопаточное колесо, которое движется внутри спирального кожуха. При движении воздух нагнетается внутрь каналов между лопастями колеса. При этом вентилятор меняет движение воздуха с осевого на входе на радиальное в каналах между его лопатками. После воздушные потоки постепенно передвигаются к периферии колеса, и под воздействием центробежной силы отбрасываются в спиральный кожух и движутся в нагнетательное отверстие.

Воздушный фильтр

Используется для очистки от пыли воздуха, проходящего из системы вентиляции и кондиционирования через вентиляционный блок фанкойла к теплообменнику. Фильтр имеет решетчатую цельную металлическую структуру, спаянную из прутьев диаметром от 40 до 50 мм. Каркас фильтра обтянут полиэстером – специальным материалом для фильтрации класса G2. Для продуктивной работы прибора фильтр необходимо время от времени менять.

Запорно-регулирующий узел

Используется для регулирования мощности протока жидкостей или газообразных веществ по трубопроводам. Основной запирающий элемент – золотник, перекрывает поток рабочего вещества параллельно направлению его движения. Он может полностью перекрывать или расширять проток через пропускное отверстие в запорной арматуре. При этом движение рабочего вещества осуществляется через вентиль только в одном направлении. За счет этого возможно регулировать мощность протока от минимального значения до максимального.

LED-дисплей

Выводит на дисплей всю необходимую информацию, связанную с рабочими процессами. Полученные данные позволяют произвести максимально точную настройку устройства на оптимальную производительность.

Проводной пульт

Делает возможным дистанционное управление устройством через подключение с помощью кабеля. Имеет интуитивно понятный интерфейс, LED-дисплей с выводом всей нужной информации, позволяет настроить устройство на предпочтительный режим работы, задать время включения-отключения, изменить направление жалюзи.

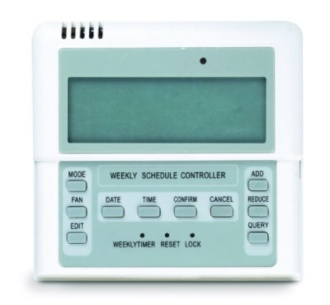

Недельный таймер

Релейный прибор, позволяющий обеспечить подачу питания к прибору в назначенное время. За счет этого становится возможным распределить программные задачи устройства на выполнение через определенные промежутки времени в течение недели.

Как правильно подобрать фанкойл

Фанкойлы Lessar в зависимости от количества контуров рециркуляции делятся 2-х трубные и 4-х трубные. 2-трубные имеют один контур рециркуляции с одним (реже несколькими) теплообменником, который нагревает или охлаждает воздух в зависимости от вида используемого хладоносителя. Некоторые модели для нагрева используют встроенные электронагреватели.

4-трубные имеют 2 контура циркуляции, в одном из которых может использоваться хладоноситель для нагрева, в другом – для охлаждения. При этом четырехтрубный фанкойл одновременно может быть подключен к источникам холода (чиллеру) и тепла (нагревательному котлу, центральной системе отопления). Это очень удобно в случае, когда чиллер может работать лишь на охлаждение, а от фанкойла требуется функция дополнительного обогрева в прохладное время года. Для переключения между контурами используются встроенные или внешние запорные вентили или смесительные узлы.

В зависимости от типа установки фанкойлы делятся на 4 типа. Напольно-потолочные могут устанавливаться на пол или на потолок. Настенные фанкойлы, как и стандартные сплит-системы, монтируются на стену. Кассетные часто применяются в административных и офисных зданиях в замкнутых контурах циркуляции воздуха. Канальные фанкойлы устанавливают обычно в область фальш-потолков и других перекрытий. Их удобно подключать к системе воздуховодов здания и осуществлять дополнительную вентиляцию в помещении.

Их монтируют за подвесной потолок или фальшпанели. Некоторые модели имеют декоративную квадратную панель с размерами, идентичными размерам плитки подвесного потолка, что значительно упрощает их установку. Канальные также монтируются скрытно, применяются в основном в системах приточно-вытяжной вентиляции. Имеют большую мощность, что позволяет эффективно охлаждать воздух «на лету».

Также стоит обратить внимание на показатели холодопроизводительности фанкойла . Этот параметр указывает, какое именно количество тепла в кВт изымается из проходящего через устройство воздуха. Также важна производительность по воздуху, которая показывает, какой объем воздуха способен обработать фанкойл за единицу времени.

При выборе фанкойла Вы можете ориентироваться на эти параметры. Но стоит понимать, что это общие характеристики и для подбора оптимального варианта все-таки стоит обратиться за помощью к специалистам. Свяжитесь с нами по телефону +7 (495) 545-45-23 , и мы поможем подобрать тот тип фанкойла, который будет в полной мере соответствовать Вашим запросам.

Установка фанкойлов

При установке фанкойлов идет четкое распределение их по группам на каждом этаже, с учетом особенностей системы кондиционирования и трубопроводов. При этом важна правильная настройка гидравлической системы. Особенно если фанкойлы монтируются параллельно и имеют различные параметры гидравлического сопротивления.

Подключение фанкойла корпусного типа производится по всему периметру. Для каждой модели предусматривается отдельная розетка, требуется запорная арматура для соединения с гидравлической системой и трубопроводный отвод для стекающего конденсата. Монтаж фанкойлов без корпуса производится на подвесной потолок. При этом необходимо подобрать оптимальный путь для воздуховодов, а также обеспечить легкий доступ к прибору для проведения сервисных работ.

В случае использования жесткого воздуховода стоит монтировать вибрационную прокладку, для гибкого воздуховода она не требуется. Холодные места труб обязательно нужно защитить изоляционными прокладками от конденсата.

Важно понимать, что подключение группы фанкойлов – достаточно сложная процедура, требующая длительных и точных расчетов. Специалисты нашей компании готовы провести весь спектр проектно-технических работ с подбором нужного типа оборудования. И произвести установку в соответствии с проектными планами здания, особенностями технической документации и с нормативами кондиционирования. Обратившись к нам, Вы получаете квалифицированную помощь по оптимальным ценам.

Дополнительные аксессуары для настенных фанкойлов

ИК пульт LZ-UPL1	Беспроводной пульт. Заказывается отдельно
Проводной пульт LZ-UPW4	Центральный пульт управления фанкойлами (в комплекте)
Проводной пульт LZ-UPW3	Центральный пульт управления фанкойлами (групповой контроль)
Проводной пульт LZ-UPTW	Недельный таймер
